Трубы СМГТ
Технодор СК - производитель и поставщик спиральновитых металлических гофрированных труб (СМГТ).
Гофрированные конструкции производятся на современном оборудовании из листового проката преимущественно зарубежного производства. Соединительные бандажи используемые при стыковке участков труб выполняются из аналогичного материла.
В связи с простой монтажа и сокращенными сроками производства данный вид продукции относится к высоколиквидным. Имеем возможность поточного производства и отгрузки из наличия.
В связи с простой монтажа и сокращенными сроками производства данный вид продукции относится к высоколиквидным. Имеем возможность поточного производства и отгрузки из наличия.
СМГТ применяются в дорожном, гражданском и промышленном строительстве при возведении:
– Водопропускных сооружений.
– Туннелей, пешеходных галлерей.
– Кессонов, накопительных емкостей в т.ч. НХП.
Технические возможности нашего производства:
– Диаметр трубы (по внутренней стенке) - 500 мм - 4000 мм
– Толщина листа металла - 2,0 мм до 4,0 мм
– Длина отрезка трубы - от 1 м. - 13.5 м. (ограничение длинны транспортного средства). Общая длина трубы набирается любыми отрезками по согласованию с заказчиком.
– Водопропускных сооружений.
– Туннелей, пешеходных галлерей.
– Кессонов, накопительных емкостей в т.ч. НХП.
Технические возможности нашего производства:
– Диаметр трубы (по внутренней стенке) - 500 мм - 4000 мм
– Толщина листа металла - 2,0 мм до 4,0 мм
– Длина отрезка трубы - от 1 м. - 13.5 м. (ограничение длинны транспортного средства). Общая длина трубы набирается любыми отрезками по согласованию с заказчиком.
Преимущества применения труб спиральновитых металлических (СМГТ):
– долговечность конструкций (от 75 лет.)
– применение в любых грунтово-гидрологических и климатических условиях;
– оптимальное соотношение несущей способности и веса конструкции;
– удобство и скорость установки;
– возможность согласования взамен труб гофрированных сборных (СГК).
- Цена и срок поставки (в сравнении с СГК и бетонными конструкциями).
Вид гофра:
– 68х13 мм. (применяется при расчетных диаметрах СВМГТ от 500 до 1000 мм включительно и толщине металла листового проката от 2,0 до 3,0 мм).
– 125х26 мм. (применяется при расчетных диаметрах от 1000 до 3000 мм и толщине металла листового проката от 2,0 до 4,0 мм.)
Вид покрытия:
Ц (ST) - с одиночным покрытием (цинковым, алюминиевым, сплавом цинка с алюминием или другим металлизированным покрытием). Не менее 600 г/м²
Ц+ (ST HDPE) - с двойным покрытием (металлизированное плюс полимерное покрытие HDPE или аналог - Гермокрон), наносимым в заводских условиях. Не менее 300 мм.
Нормативные и ссылочные документы используемые при производстве:
– ОДМ 218.2.087-2017 Рекомендации по проектированию и строительству водопропускных сооружений из спиральновитых металлических гофрированных труб. Дорожные водопропускные трубы из спиральновитых металлических гофрированных секций, скрепляемых в единую конструкцию при помощи бандажных соединений.
– Типовой проект серия 3.501.3-187.10 «Трубы водопропускные круглые отв.0,5-2,5 м спиральновитые из гофрированного металла с гофром 68х13мм и 125х26 мм» (ОАО "Трансмост")
– Технический регламент таможенного союза ТР ТС 014/2011;
– ГОСТ Р 52146 -2016 Прокат листовой горячеоцинкованный.
– ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
– ГОСТ 9.304-87 - Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия газотермические. Общие требования и методы контроля
– ГОСТ Р 52146-2003 Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия.
– ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры.
– ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
– ГОСТ Р 55246-2016* Прокат листовой горячеоцинкованный. Технические условия (ISO 3575:2011, ISO 4998:2014, ISO 16163:2012, EN 10143:2006, EN 10346:2015).
– другие нормативы перечисленные в ОДМ 218.2.087-2017.
– долговечность конструкций (от 75 лет.)
– применение в любых грунтово-гидрологических и климатических условиях;
– оптимальное соотношение несущей способности и веса конструкции;
– удобство и скорость установки;
– возможность согласования взамен труб гофрированных сборных (СГК).
- Цена и срок поставки (в сравнении с СГК и бетонными конструкциями).
Вид гофра:
– 68х13 мм. (применяется при расчетных диаметрах СВМГТ от 500 до 1000 мм включительно и толщине металла листового проката от 2,0 до 3,0 мм).
– 125х26 мм. (применяется при расчетных диаметрах от 1000 до 3000 мм и толщине металла листового проката от 2,0 до 4,0 мм.)
Вид покрытия:
Ц (ST) - с одиночным покрытием (цинковым, алюминиевым, сплавом цинка с алюминием или другим металлизированным покрытием). Не менее 600 г/м²
Ц+ (ST HDPE) - с двойным покрытием (металлизированное плюс полимерное покрытие HDPE или аналог - Гермокрон), наносимым в заводских условиях. Не менее 300 мм.
Нормативные и ссылочные документы используемые при производстве:
– ОДМ 218.2.087-2017 Рекомендации по проектированию и строительству водопропускных сооружений из спиральновитых металлических гофрированных труб. Дорожные водопропускные трубы из спиральновитых металлических гофрированных секций, скрепляемых в единую конструкцию при помощи бандажных соединений.
– Типовой проект серия 3.501.3-187.10 «Трубы водопропускные круглые отв.0,5-2,5 м спиральновитые из гофрированного металла с гофром 68х13мм и 125х26 мм» (ОАО "Трансмост")
– Технический регламент таможенного союза ТР ТС 014/2011;
– ГОСТ Р 52146 -2016 Прокат листовой горячеоцинкованный.
– ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
– ГОСТ 9.304-87 - Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия газотермические. Общие требования и методы контроля
– ГОСТ Р 52146-2003 Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия.
– ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры.
– ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры
– ГОСТ Р 55246-2016* Прокат листовой горячеоцинкованный. Технические условия (ISO 3575:2011, ISO 4998:2014, ISO 16163:2012, EN 10143:2006, EN 10346:2015).
– другие нормативы перечисленные в ОДМ 218.2.087-2017.
* Нормативы и ссылки согласованы к применению ФДА «РОСАВТОДОР» и ГК «АВТОДОР».
Наши объекты
Дата выполнения: 20.06.2019 г.
Заказчик: ФКУ Управление автомобильных дорог "Урал"
Объект: Капитальный ремонт а/д М-5 "Капитальный ремонт автомобильной дороги М-5 "Урал" Москва-Рязань-Пенза-Самара-Уфа-Челябинск подъезд к городу Екатеринбургу 140 км - 183 км"
Подрядчик: ООО "ДСУ-111"
Активное применение спиральновитых труб взамен сборных ЛМГ конструкций связано с ускоренным сроком производства (срок поставки на данный объект - 14 к.д.) и упрощенной технологией монтажа. Ускоренный срок поставки также обеспечила наша возможность перевозки трубы в негабарите. Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М15.25, МГТ ST-М10.30
Соответствие стандартам: ТП 3.501.3-187.10 (нагрузка А14)
Диаметр трубы: 1.0, 1.5 м.
Толщина стенки: 2.5, 3.0 мм.
Размер гофра: 125*26 мм.
Общее количество установленных труб: 254 п.м.
Телефон гл.инженера проекта: по запросу.
Заказчик: ФКУ Управление автомобильных дорог "Урал"
Объект: Капитальный ремонт а/д М-5 "Капитальный ремонт автомобильной дороги М-5 "Урал" Москва-Рязань-Пенза-Самара-Уфа-Челябинск подъезд к городу Екатеринбургу 140 км - 183 км"
Подрядчик: ООО "ДСУ-111"
Активное применение спиральновитых труб взамен сборных ЛМГ конструкций связано с ускоренным сроком производства (срок поставки на данный объект - 14 к.д.) и упрощенной технологией монтажа. Ускоренный срок поставки также обеспечила наша возможность перевозки трубы в негабарите. Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М15.25, МГТ ST-М10.30
Соответствие стандартам: ТП 3.501.3-187.10 (нагрузка А14)
Диаметр трубы: 1.0, 1.5 м.
Толщина стенки: 2.5, 3.0 мм.
Размер гофра: 125*26 мм.
Общее количество установленных труб: 254 п.м.
Телефон гл.инженера проекта: по запросу.
Дата выполнения: 15.08.2019 г.
Заказчик: ФКУ Управление автомобильных дорог "Урал"
Объект: Капитальный ремонт а/д "Обход г.Чусовой.
Генподрядчик: АО "Уралмостострой"
Отгрузка труб проводилась в "револьверном" варианте. Таким образом экономия на транспорте составила 110 000 руб.
Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М20.30, МГТ ST-М15.25, МГТ ST-М5.20
Соответствие стандартам: ТП 3.501.3-187.10, ОДМ 218.2.087-2017
Диаметр трубы, м.: 2.0, 1.5, 0,5.
Толщина стенки, мм.: 3.0, 2.5, 2.0.
Размер гофра, мм.: 68*13, 125*26.
Общее количество установленных труб: 118 п.м.
Телефон гл.инженера проекта: по запросу.
Заказчик: ФКУ Управление автомобильных дорог "Урал"
Объект: Капитальный ремонт а/д "Обход г.Чусовой.
Генподрядчик: АО "Уралмостострой"
Отгрузка труб проводилась в "револьверном" варианте. Таким образом экономия на транспорте составила 110 000 руб.
Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М20.30, МГТ ST-М15.25, МГТ ST-М5.20
Соответствие стандартам: ТП 3.501.3-187.10, ОДМ 218.2.087-2017
Диаметр трубы, м.: 2.0, 1.5, 0,5.
Толщина стенки, мм.: 3.0, 2.5, 2.0.
Размер гофра, мм.: 68*13, 125*26.
Общее количество установленных труб: 118 п.м.
Телефон гл.инженера проекта: по запросу.
Дата выполнения: 02.09.2019 г.
Заказчик: АО "НИПИГАЗ"
Закупка: Трубопроводная и запорная арматура, радиаторы для нужд Амурского ГПЗ.
Генподрядчик: ООО "БСК"
В связи с минимальным уровнем засыпки потребовались дополнительные расчеты по нагрузкам для применения проектных диаметров и толщин трубы.
Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М15.30, ST-М5.20
Соответствие стандартам: ТП 3.501.3-187.10, ОДМ 218.2.087-2017
Диаметр трубы, м.: 1.5, 0,5.
Толщина стенки, мм.: 3.0, 2.0.
Размер гофра, мм.: 68*13.
Общее количество установленных труб, м.: 75.
Телефон гл.инженера проекта: по запросу.
Заказчик: АО "НИПИГАЗ"
Закупка: Трубопроводная и запорная арматура, радиаторы для нужд Амурского ГПЗ.
Генподрядчик: ООО "БСК"
В связи с минимальным уровнем засыпки потребовались дополнительные расчеты по нагрузкам для применения проектных диаметров и толщин трубы.
Трубы цельновитые из оцинкованного сплава S250GD, Z600.
Маркировка: МГТ ST-М15.30, ST-М5.20
Соответствие стандартам: ТП 3.501.3-187.10, ОДМ 218.2.087-2017
Диаметр трубы, м.: 1.5, 0,5.
Толщина стенки, мм.: 3.0, 2.0.
Размер гофра, мм.: 68*13.
Общее количество установленных труб, м.: 75.
Телефон гл.инженера проекта: по запросу.
ТР ТС Сертификат. Трубы спиральновитые мет.гофрированные

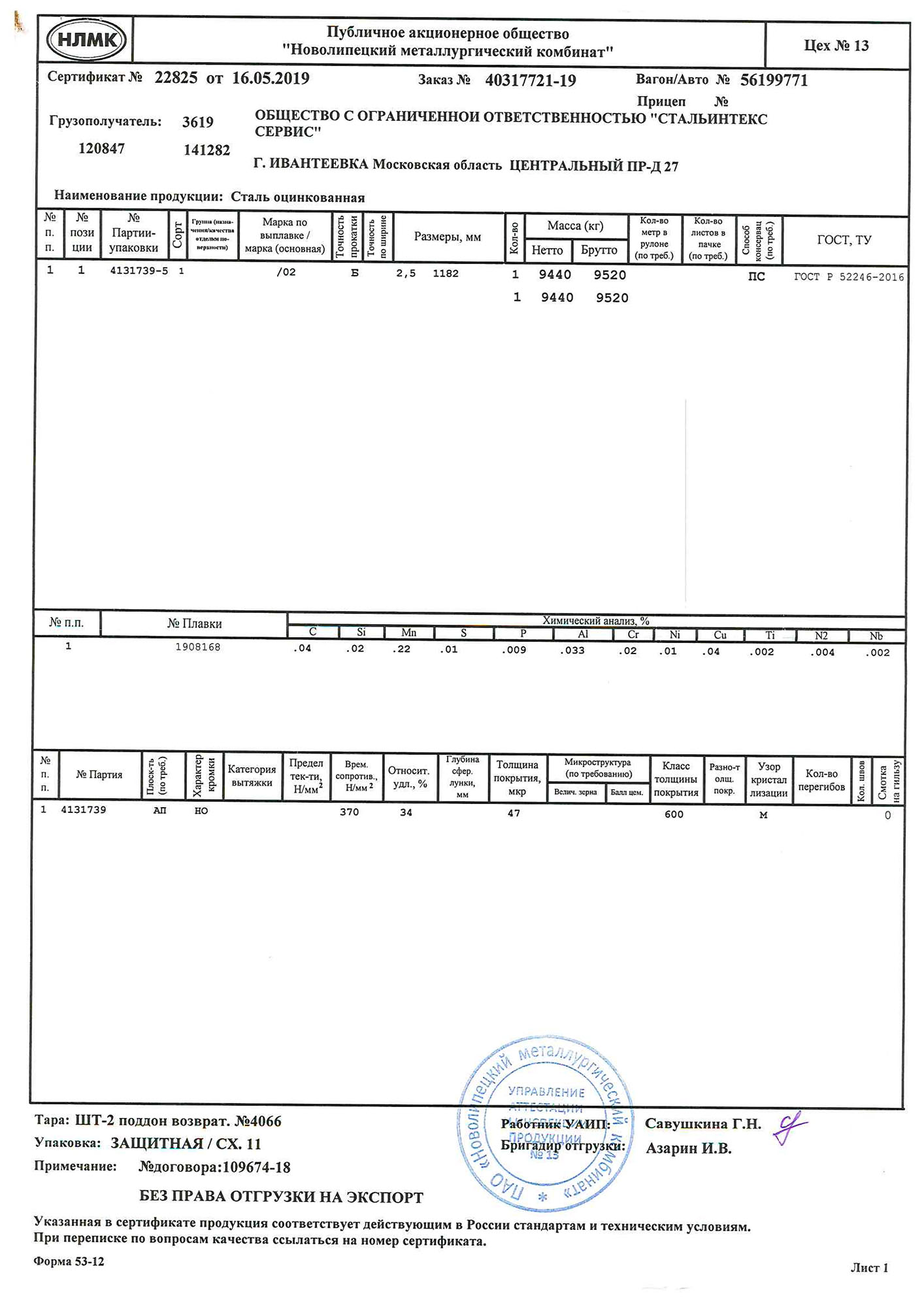

Сертификат Ц600

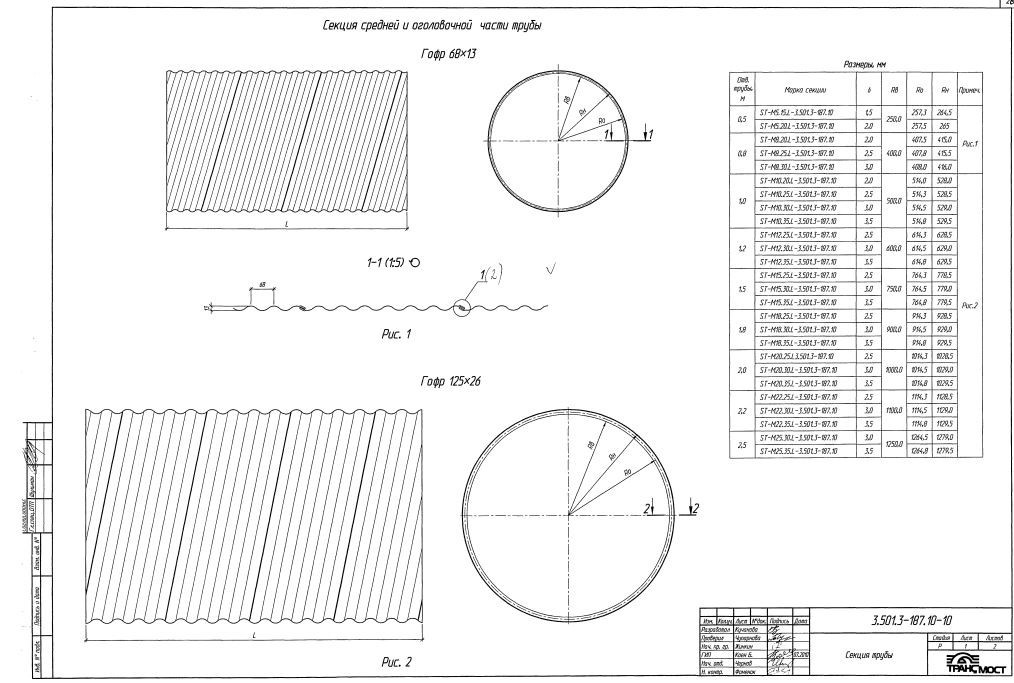

Трансмост 68 и 125 гофр

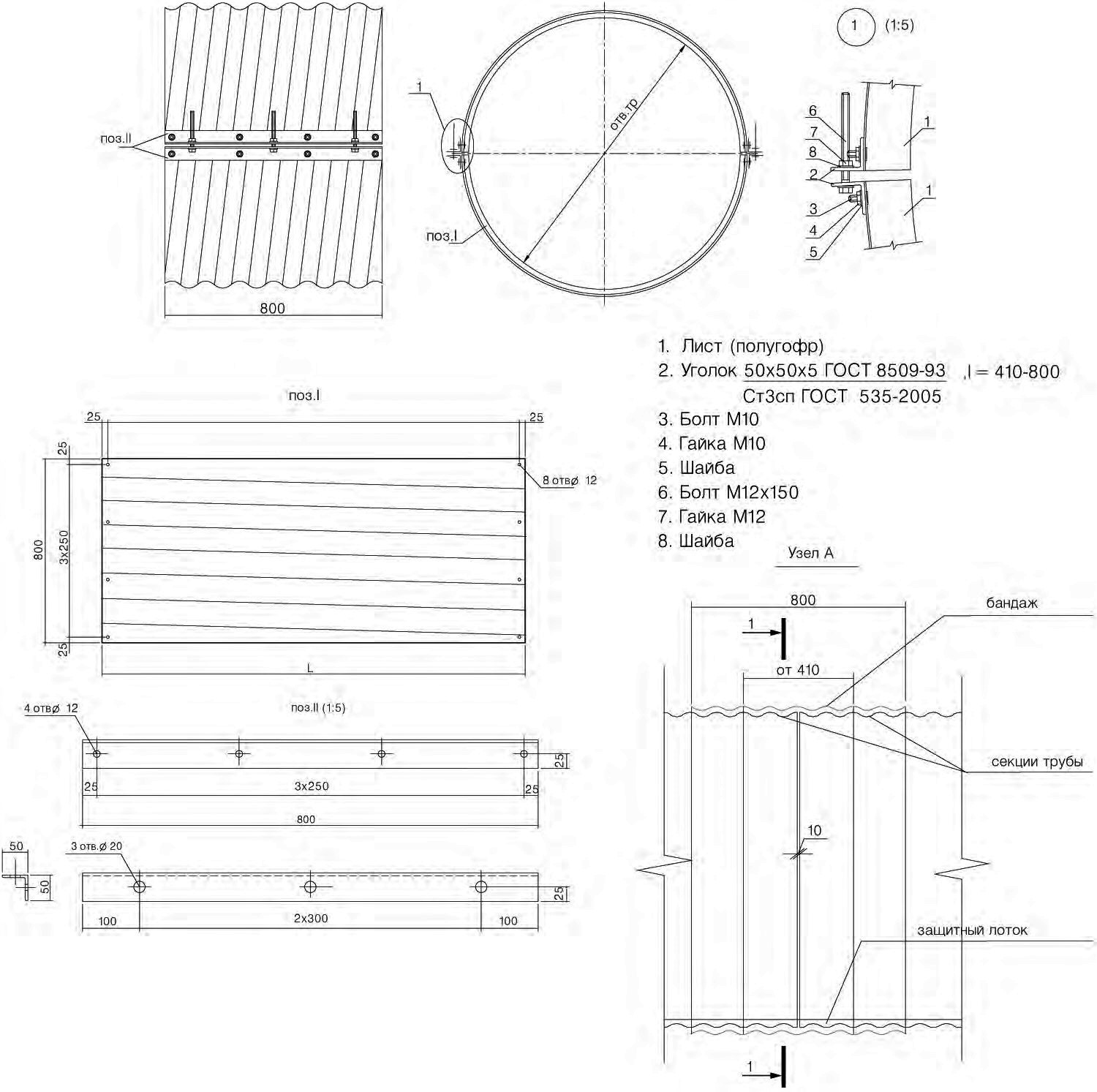

Общая схема труба и бандаж
Бандаж B2

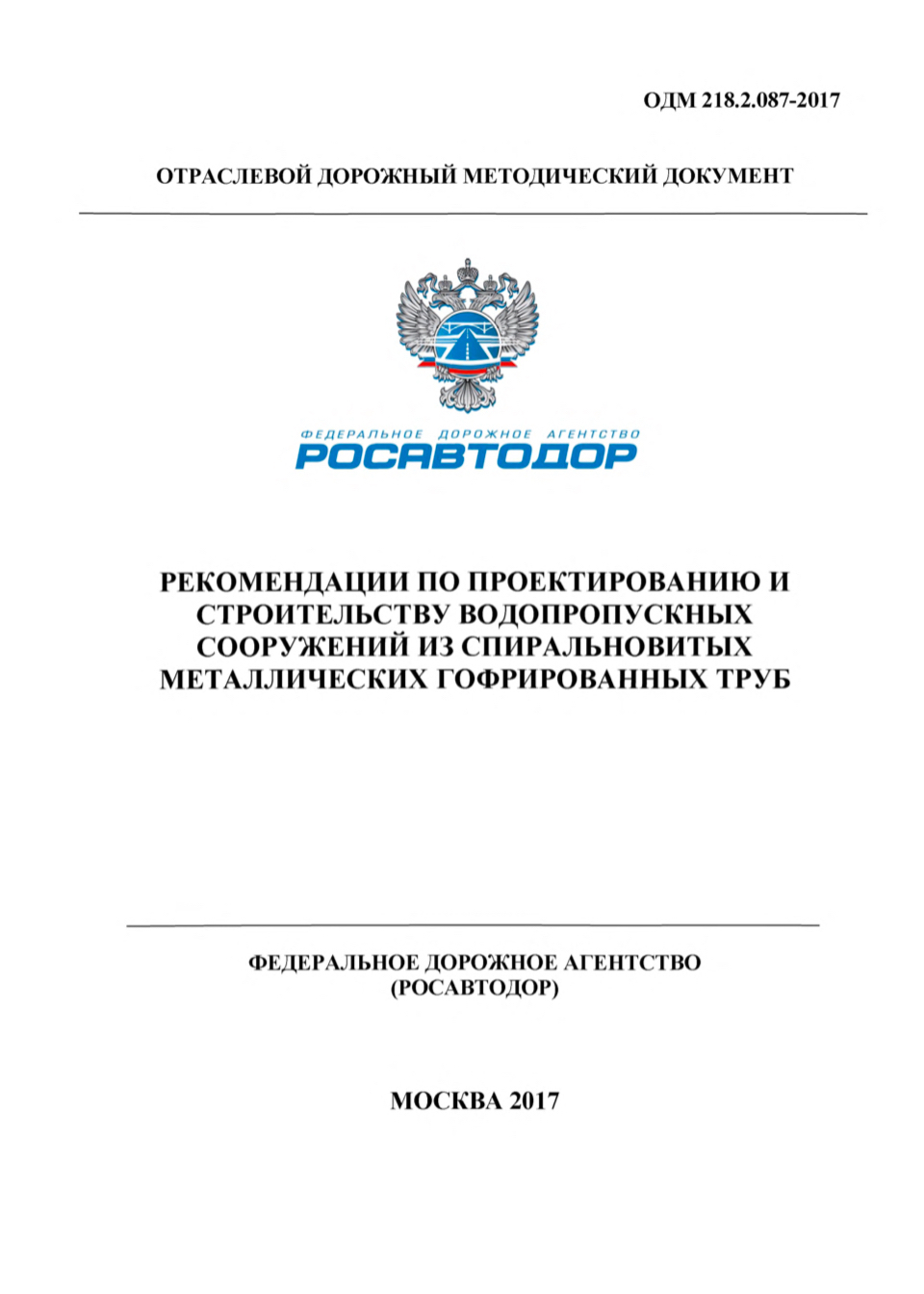

Рекомендации по проектированию и строительству водопропускных сооружений из спиральновитых металлических гофрированных труб
Преимущества нашей компании:
- Возможность приобрести трубы из наличия.
- Наличие специализированного автотранспорта (в т.ч. негабаритные перевозки по 4е трубы 1.5 м. диаметра).
- Оплата по факту готовности продукции к отгрузке.
